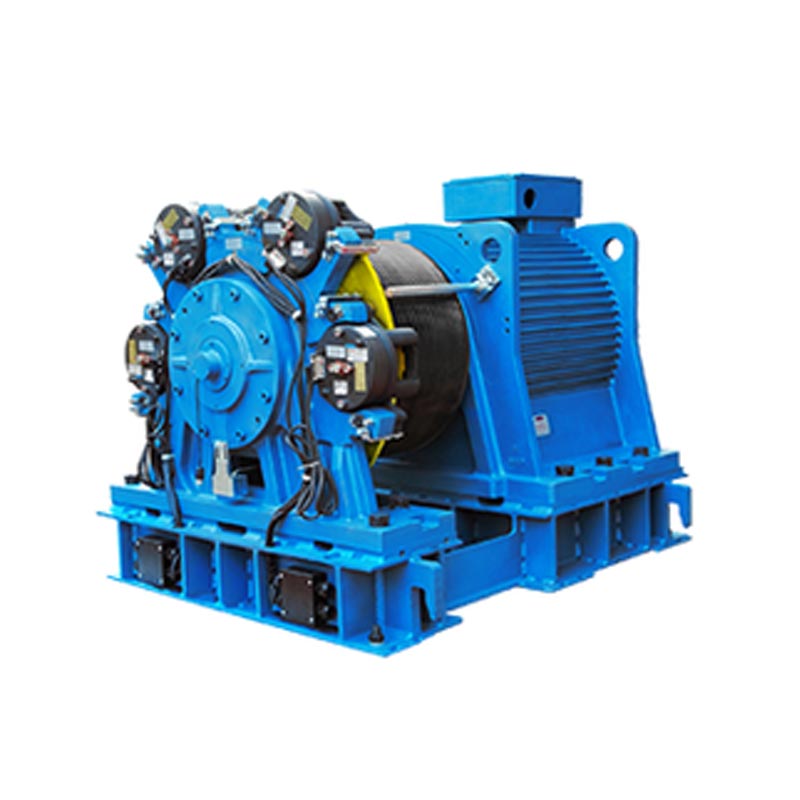

СЕРІЯ WH-ПОДВІЙНА ОБгортка (ВНУТРІШНІЙ РОТОР)
| Модель | Ємність кг |
Швидкість ліфта РС |
Номінальна потужність кВт |
Номінальний струм A |
Номінальна швидкість об/хв |
Частота Гц |
Діаметр шкива мм |
Крутний момент Нм |
Мотузки | Groove Dist. мм |
Кут зрізу | Кут канавки | Мотузка | Навантаження на вал кг |
Ручка колеса | Remole Release | Інертність кг м^2 |
вага кг |
| WH-4500-300 | 4500 | 3.0 | 93.4 | 205.0 | 151 | 40.2 | 760 | 5,915 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-4500-350 | 3.5 | 108.9 | 270.0 | 176 | 46.9 | |||||||||||||
| WH-4500-400 | 4.0 | 124.5 | 270.0 | 201 | 53.6 | |||||||||||||
| WH-4500-500 | 5.0 | 155.6 | 340.0 | 251 | 67.0 | |||||||||||||
| WH-5000-300 | 5000 | 3.0 | 103.8 | 230.0 | 151 | 40.2 | 760 | 6,572 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-5000-350 | 3.5 | 121.0 | 300.0 | 176 | 46.9 | |||||||||||||
| WH-5000-400 | 4.0 | 138.3 | 300.0 | 201 | 53.6 | |||||||||||||
| WH-5000-500 | 5.0 | 172.9 | 375.0 | 251 | 67.0 | |||||||||||||
| WH-6000-300 | 6000 | 3.0 | 107.9 | 235.0 | 151 | 40.2 | 760 | 6835 | 9-Φ16 | 20 | β=0° | γ=25° | 2:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-6000-350 | 3.5 | 125.9 | 310.0 | 176 | 46.9 | |||||||||||||
| WH-6000-400 | 4.0 | 143.9 | 310.0 | 201 | 53.6 | |||||||||||||
| WH-6000-500 | 5.0 | 179.8 | 390.0 | 251 | 67.0 | |||||||||||||
| WH-1600-1200-S | 1600 | 12.0 | 125.5 | 270.0 | 270 | 71.9 | 850 | 4443 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-2000-1000-S | 2000 | 10.0 | 130.7 | 258.0 | 225 | 59.9 | 850 | 5553 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-2000-1200-S | 12.0 | 156.9 | 337.0 | 270 | 71.9 | |||||||||||||
| WH-2500-400-S | 2500 | 4.0 | 65.4 | 180.0 | 101 | 26.8 | 760 | 6,207 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-2500-500-S | 5.0 | 81.7 | 180.0 | 126 | 33.5 | |||||||||||||
| WH-2500-600-S | 6.0 | 98.0 | 215.0 | 151 | 40.2 | |||||||||||||
| WH-2500-700-S | 7.0 | 114.4 | 285.0 | 176 | 46.9 | |||||||||||||
| WH-2500-800-S | 8.0 | 130.7 | 285.0 | 201 | 53.6 | |||||||||||||
| WH-2500-900-S | 9.0 | 147.1 | 355.0 | 226 | 60.3 | |||||||||||||
| WH-2500-1000-S | 10.0 | 163.4 | 355.0 | 251 | 67.0 | |||||||||||||
| WH-3000-400-S | 3000 | 4.0 | 71.9 | 195.0 | 101 | 26.8 | 760 | 6,827 | 9-Φ16 | 20 | β=0° | γ=25° | 1:1 | 55 000 | N | N | 127.0 | 6100 |
| WH-3000-500-S | 5.0 | 89.9 | 195.0 | 126 | 33.5 | |||||||||||||
| WH-3000-600-S | 6.0 | 107.8 | 232.0 | 151 | 40.2 | |||||||||||||
| WH-3000-700-S | 7.0 | 125.8 | 308.0 | 176 | 46.9 | |||||||||||||
| WH-3000-800-S | 8.0 | 143.8 | 308.0 | 201 | 53.6 | |||||||||||||
| WH-3000-900-S | 9.0 | 161.8 | 387.0 | 226 | 60.3 | |||||||||||||
| WH-3000-1000-S | 10.0 | 179.7 | 387.0 | 251 | 67.0 |
1. Клієнти повинні погоджуватися з нашими інженерами щодо асортименту тягової машини цієї серії.
2. Гальмо постійного струму потребує понижувального трансформатора в шафі, щоб гарантувати, що напруга утримання становить 40 В постійного струму.
3. Roping 2: 1, вантажопідйомність 6000 кг і мотузка 1: 1, ємність 3000 кг застосування, співвідношення балансу 0,45-0,5, інші вимоги, будь ласка, зверніться до інженерів.
МАШИНИ СЕРІЇ WH
| Ємність | 1600кг-6000кг |
| Мотузка | 2:1|1:1 |
| Підріз | U |
| поляки | 32 |
| Плоскість стопи | <0,5 мм |
| Рейтинг захисту | IP40 |
| Клас ізоляції | F |
| Робочий цикл | S5-40% |
| Номінальна напруга двигуна | AC380V |
| Гальмо | Диск |
| Вибір/утримання напруги | DC90V/DC40V |
Джерело живлення повнохвильового випрямлення для гальма постійного струму
