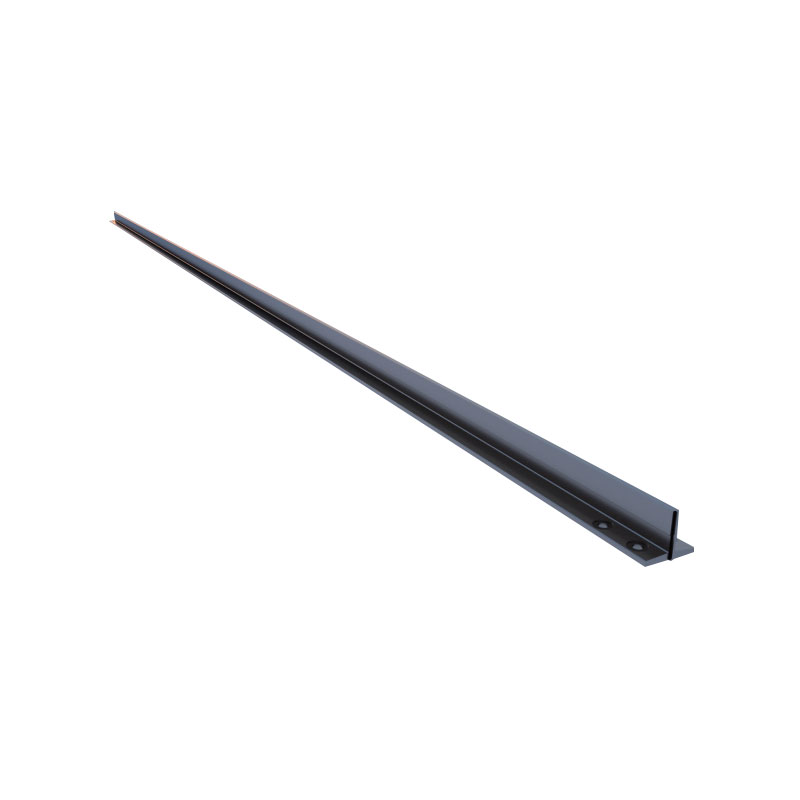

Напрямна рейка ліфта типу T

додому / Бізнес-підрозділ / Ліфт / Компоненти ліфта / Напрямна рейка ліфта
Напрямна рейка ліфта типу T
  • Напрямна рейка ліфта типу TНапрямна рейка ліфта типу T

Напрямна рейка ліфта типу T

■Направляюча ліфта T типу повністю використовує повністю автоматичну виробничу лінію, таку як креслення CNC Gantry planer, CNC фінішна обробка, автоматичне випрямлення та формування. Усі види продукції мають повні специфікації та відмінну якість. Тепер вони сформували дві серії звичайної точності та високої точності.
Надіслати запит
Опис продукту
Ви можете бути впевнені, купуючи напрямні ліфтів типу T на нашому заводі.
ХОЛОДНОТЯНЕНА РЕЙКА - МАРТ А

Performance Parameter


Відповідає стандарту ISO7465, адаптується до швидкості руху ліфта ≤ 1 м/с.

Розміри
Позначення b1 h1 k p rs 12g 13g d b3
Толерантність
±1 ±2 ±0,15 ±0,5 - ±0,2 ±0,2
±0,2
T45/A 45 45 5 5 1 65 15 9 25
T50/A 50 50 5 5 1 75 25 9 30

Відстань між отворами, пластинами та болтами (мм)
Позначення
T45/A		 d b2 b3 11 12 13 V Болт Пральна машина
- - ±0,2 ±30 ±0,2 ±0,2 ±30 - -
9 50 25 160 65 15 8 M8x25 А-8
T50/A 9 50 30 200 75 25 8 M8x25 А-8

Технічні характеристики
Позначення
T45/A		 S q1 e lх-х Wх-х lх-х lу-у Wу-у 1у-у
см² кг/м см см⁴ см³ см см⁴ см³ см
4.25 3.34 1.31 8.08 2.53 1.38 3.84 1.71 0.95
T50/A 4.75 3.73 1.43 11.24 3.15 1.54 5.25 2.1 1.05

Performance Parameter



Основний параметр напрямних рейок
Позначення парламент IA
Толерантність/
1,0 м/с макс.
Roughnes Ра Лонг.
Ра Тансв.		 1,6 мкм ~ 6,3 мкм
1,6 мкм ~ 6,3 мкм
прямолінійністьStraightness f/m макс.
f/5 м макс.		 0,7 мм
3,5 мм
ТвістTwist R макс. 2мм/5м
КутAngle Sмакс.
кв.1
кв.2		 ±0,10 мм
±0,20 мм
±0,20 мм
ПаралелізмParallelism |h-h2| -
ЦентруванняCentering |а-б| 0,10 мм
Максимальний зазор для підключенняMaximum clearancefor connectio C макс. 0,15 мм


МЕХАННО ОБРОБЛЕНА НАПРАВЛЯЮЧА - КОРІК B

Performance Parameter


Відповідає стандарту ISO7465, адаптується до швидкості руху ліфта ≤ 1,6 м/с.

Розміри
Позначення
B клас		 b1 h1 h k n c f g rs m1 m2 u1 u2 l
Толерантність
±1,5 ±0,75 ±1 ±0,10 ±30 - ±0,75 ±0,75 - +0,060 0-0,06 ±0,1 ±0,1 +30
T70/B 70 65 64 9 34 6 8 6 1.5 3 2.97 3.5 3 128
T75/B 75 62 61 10 30 8 9 7 3 3 2.97 3.5 3 138
T78/B 78 56 55 10 26 7 8.5 6 2.5 3 2.97 3.5 3 138
T82/B 82 68 66.6 9 34 7.5 8.25 6 3 3 2.97 3.5 3 111
T89/B 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/B 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/B 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
Т127-1/Б 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
Т127-2/В 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
Т140-1/В 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
Т140-2/В 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
Т140-3/Б 140 127 126 31.75 57 19 25.4 14.5 5 6.4 637 7.14 6.35 193

Performance Parameter



Відстань між отворами, пластинами та болтами (мм)
Позначення
T70/B		 d d1 b2 b3 11 12 l3 V Болт Пральна машина
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 70 42 250 105 25 10 М12х35 А-12
T75/B 13 26 70 42 250 105 25 10 М12х35 А-12
T78/B 13 26 70 42 250 105 25 10 М12х35 А-12
T82/B 13 26 80 50.8 246 81 27 10 М12х35 А-12
T89/B 13 26 90 57.2 305 114.3 38.1 13 М12х35 А-12
T90/B 13 26 90 57.2 305 114.3 38.1 13 М12х35 А-12
T114/B 17 33 120 70.0 305 114.3 38.1 17 М16х50 А-16
Т127-1/Б 17 33 130 79.4 305 114.3 38.1 17 М16х50 А-16
Т127-2/В 17 33 130 79.4 305 114.3 38.1 17 М16х50 А-16
Т140-1/В 21 40 140 92.1 380 152.4 31.8 28 М20х65 А-20
Т140-2/В 21 40 140 92.1 380 152.4 31.8 28 М20х65 А-20
Т140-3/Б 21 40 140 92.1 380 152.4 31.8 38 М20х65 А-20

Технічні характеристики
Позначення
T70/B		 S q1 E IX-X WX-X IX-X Iу-у Wу-у Iу-у
c㎡ кг/м см см⁴ см³ см см⁴ см³ см
9.51 7.47 2.04 41.30 9.24 2.09 18.65 5.35 1.4
T75/B 10.91 8.564 1.861 40.29 9.286 1.921 26.47 7.06 1.557
T78/B 9.847 7.73 1.645 29.92 7.564 1.743 26.39 6.766 1.637
T82/B 10.91 8.54 1.998 449.31 10.27 2.216 30.17 7.358 1.663
T89/B 15.77 12.38 2.032 59.83 14.35 1.948 52.41 11.78 1.823
T90/B 17.25 13.54 2.612 102 20.86 2.431 52.48 11.66 1.744
T114/B 20.89 16.4 2.865 179.3 29.7 2.93 108.6 19.05 2.28
Т127-1/Б 22.74 17.85 1.77 187.9 30.65 3.065 149.9 23.61 2.361
Т127-2/В 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
Т140-1/В 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
Т140-2/В 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
Т140-3/Б 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Основний параметр напрямних рейок
Позначення парламент /Б
Толерантність/
1,6 м/с макс.
Roughnes Ра Лонг.
Ра Тансв.		 1,6 макс
0,8 мкм ~ 3,2 мкм
прямолінійністьStraightness f/m макс.
f/5 м макс.		 0,7 мм
3,5 мм
ТвістTwist R макс. 2мм/5м
КутAngle S макс.
кв.1
кв.2		 ±0,10 мм
±0,20 мм
±0,20 мм
ПаралелізмParallelism |h-h2| 0,20 мм
ЦентруванняCentering |а-б| 0,10 мм
Максимальний зазор для підключенняMaximum clearancefor connectio C макс. 0,15 мм


ОБРОБЛЕНА НАПРАВЛЯЮЧА - GRADE BE

Performance Parameter


Відповідає стандарту ISO7465, адаптується до швидкості руху ліфта 1,6-4 м/с.

|Розміри
Позначення
BE клас		 b1 h1 h k n C f g rs m1 m2 u1 u2 l
Толерантність
±1,5 ±0,75 ±0,05 ±0,060 ±30 - ±0,75 ±0,75 - +0,030 0-0,03 ±0,1 ±0,1 +30
T89/BE 89 62 61 16 34 10 11.1 7.9 3 6.4 6.37 7.14 6.35 156
T90/BE 90 75 74 16 42 10 10 8 4 6.4 6.37 7.14 6.35 156
T114/BE 114 89 88 16 38 9.5 11 8 4 6.4 6.37 7.14 6.35 156
T127-1/BE 127 89 88 16 45 10 11 8 4 6.4 6.37 7.14 6.35 156
T127-2/BE 127 89 88 16 51 10 15.9 12.7 5 6.4 6.37 7.14 6.35 156
T140-1/BE 140 108 107 19 51 12.7 15.9 12.7 5 6.4 6.37 7.14 6.35 193
T140-2/BE 140 102 101 28.6 51 17.5 17.5 14.5 5 6.4 6.37 7.14 6.35 193
T140-3/BE 140 127 126 31.75 57 19 25.4 17.5 5 6.4 637 7.14 6.35 193

Відстань між отворами, пластинами та болтами (мм)
Позначення
T89/BE		 d d1 b2 b3 l1 12 13 V Болт Пральна машина
- - - ±0,20 ±30 ±0,20 ±0,20 ±30 - -
13 26 90 57.2 305 114.3 38.1 22 М12х35 А-12
T90/BE 13 26 90 57.2 305 114.3 38.1 22 М12х35 А-12
T114/BE 17 33 120 70.0 305 114.3 38.1 28 М16х50 А-16
T127-1/BE 17 33 130 79.4 305 114.3 38.1 28 М16х50 А-16
T127-2/BE 17 33 130 79.4 305 114.3 38.1 28 М16х50 А-16
T140-1/BE 21 40 140 92.1 380 152.4 31.8 38 М20х65 А-20
T140-2/BE 21 40 140 92.1 380 152.4 31.8 38 М20х65 А-20
T140-3/BE 21 40 140 92.1 380 152.4 31.8 48 М20х65 А-20


МЕХАННО ОБРОБЛЕНА НАПРАВЛЯЮЧА - GRADE BEE

Performance Paramete



Технічні характеристики
Позначення
T125/BEE		 S q1 E IX-X WX-X IX-X Iу-у Wу-у Iу-у
c㎡ кг/м см см⁴ см³ см см⁴ см³ см
22.82 17.91 2.430 151.00 26.16 2.572 159.1 25.46 2.641
Т127-1/БДЖОЛА 22.74 17.85 2.77 187.9 30.65 3.065 149.9 23.61 2.361
Т127-2/БДЖОЛА 28.72 22.55 2.478 201.7 31.17 3.64 229.9 36.2 2.829
Т140-1/БДЖІЛА 35.15 27.59 3.236 403.3 53.32 3.387 309.7 44.24 2.968
Т140-2/БДЖІЛА 43.21 33.92 3.484 456.7 68.01 3.251 358.2 51.18 2.879
Т140-3/БДЖОЛА 57.52 45.15 4.418 947.5 114.4 4.059 466.7 66.67 2.848

Основний параметр напрямних рейок
Позначення парламент /Б
Толерантність/
4 м/с макс.
Roughnes Ра Лонг.
Ра Тансв.		 1,6 макс
0,8 мкм ~ 3,2 мкм
прямолінійністьStraightness f/m макс.
f/5 м макс.		 0,2 мм
0,5 мм
ТвістTwist R макс. 1мм/5м
КутAngle S макс.
кв.1
кв.2		 ±0,05 мм
±0,05 мм
±0,05 мм
ПаралелізмParallelism |h-h2| 0,05 мм
ЦентруванняCentering |а-б| 0,03 мм
Максимальний зазор для підключенняMaximum clearancefor connectio C макс. 0,05 мм
